Ca ungenerator ESDproducător,EMCSOSINse concentrează pe cercetarea și dezvoltarea, producția și vânzarea echipamentelor de testare a compatibilității electromagnetice (EMC) și are mai mult de zece ani de experiență în industrie. Produsele noastre acoperă simulatorul ESD,Generator EFT Burst, fulgergenerator de supratensiuneşigenerator de căderi de tensiune, care sunt utilizate pe scară largă în producția electronică, energie electrică, energie nouă, telecomunicații, aerospațială și automobile. Toate echipamentele respectă standardele internaționale și naționale, cum ar fi IEC 61000-4, GB/T 17626 și ISO-7637 și sunt livrate cu certificate de calibrare certificate de terți. Oferim servicii complete de pre-vânzare, vânzări și post-vânzare, iar inginerii profesioniști sunt gata să ofere clienților suport tehnic. Puteți afla mai multe despre următoarele produse. Dacă aveți nevoi speciale, vă rugăm să nu ezitați să ne contactați și vă vom oferi servicii profesionale de pre-vânzare și post-vânzare.
Simulatorul ESD, cunoscut și sub numele de generator ESD, pistol ESD, este un dispozitiv care generează/simulează impulsurile ESD. Este utilizat pentru a testa imunitatea dispozitivelor la descărcări electrostatice (ESD) conform IEC/EN 61000-4-2, ISO 10605 și alte standarde internaționale.
Care sunt avantajele ESD Simulator?
Caracteristicile Simulatorului ESD
● Afișaj ușor de utilizat cu panou tactil de 7 inchi
●Sprijină mai multe limbi și facilitează utilizatorii
●Program de autotestare a mediului încorporat
●Funcționare programabilă
●Parametri de nivel de testare standard internațional preprogramați, ușor de operat
●Convenabil pentru înlocuirea modulelor de descărcare pentru a îndeplini diferite standarde de cerințe de testare
●Port RS232/USB, operare de control PC și raport de testare imprimabil
Tipuri de simulatoare ESD
Atunci când selectează un simulator ESD, clientul trebuie să cunoască tipul de impulsuri ESD care trebuie să fie generate. Diferite simulatoare ESD generează diferite tipuri de impulsuri ESD, cum ar fi modelul corpului uman (HBM), modelul mașinii (MM), modelul dispozitivului încărcat (CDM).
-
![Tester de imunitate HBM MM ESD ESD 8K]()
Tester de imunitate HBM MM ESD ESD 8KESD 8K este special conceput pentru caracteristicile și cerințele testului de imunitate ESD al modelului de corp uman (HBM) și al modelului de mașină (MM) și este împărțit în modelul de testare -
![Banc de testare ESD]()
Banc de testare ESDConfigurația de încercare ESD1700 ESD (descărcare electrostatică) este pentru teste de laborator pentru echipamente de masă/podea (configurația mediului de testare a imunității ESD), care este -

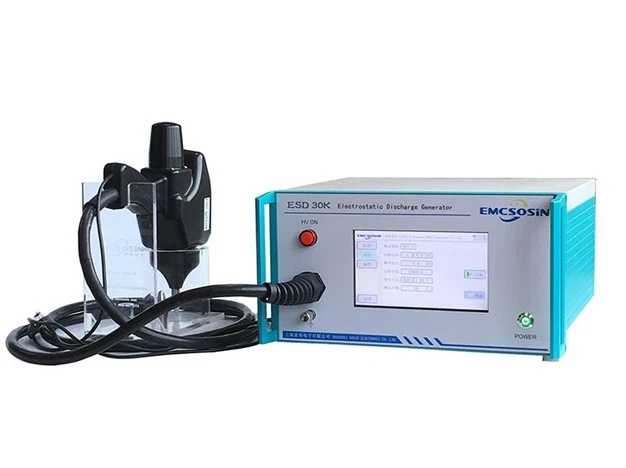

![30kV ESD Gun]()
30kV ESD GunDescărcarea electrostatică (ESD) este un fenomen natural comun. Efectele ESD asupra echipamentelor, dispozitivelor sau sistemelor electrice și electronice sunt peste tot și este o energie -

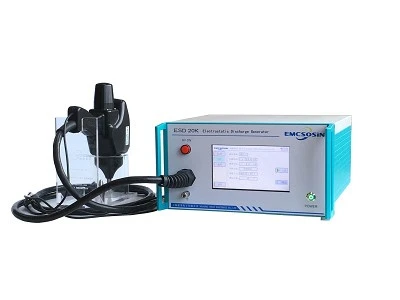

![Pistol ESD de 20 kV]()
Pistol ESD de 20 kVDescărcările electrostatice (ESD) sunt un fenomen natural comun. Efectele ESD asupra echipamentelor, dispozitivelor sau sistemelor electrice și electronice sunt peste tot și este o energie
Specificația Simulatorului ESD
| Model | ESD 20K | ESD 30K | RV ESD |
| Tensiune de ieșire | 0.220kV | 0.230kV | 0.230kV |
| Polaritate | Pozitiv/negativ/alternant | ||
| Modul de descărcare | 150pF/330Ω | 150pF/330Ω | 150pF/330Ω, 150pF/2000Ω, 330pF/2000Ω, 330pF/330Ω |
| Timp de creștere a curentului de descărcare | 0.6~1ns | 0.6~1ns | 0.7~1ns |
| Timp de reținere (descărcare în aer) | Mai mare sau egal cu 5s | ||
| Modul de descărcare | Descărcare prin contact, evacuare în aer | ||
| Tip de descărcare | Descărcări unice, descărcări repetitive | ||
| Declanșator de descărcare | Control manual/automat/20PPS/singură/pistol | ||
| Mod de lucru | Modul nivel IEC, modul program, modul de creștere a tensiunii | ||
| Interval de descărcare | 0.05~9.99s | ||
| Numărul de evacuări | 1~9999 | ||
| Alimentare electrică | AC 220V ±10%, 50/60Hz | ||
| Temperatura mediului ambiant | 15 grade ~ 35 grade | ||
Aplicarea Simulatorului ESD
Simulatoarele ESD sunt utilizate pe scară largă în diverse industrii, inclusiv în fabricarea de electronice, telecomunicații, auto, medical, energie nouă, aerospațială și alte produse electronice de larg consum.
Ce ar trebui să știți când utilizați un simulator ESD?
Nu dezasamblați instrumentul. Componentele interne nu pot fi înlocuite de către utilizator.
Instrumentul trebuie utilizat într-o cameră uscată. Dacă se găsește condens, vă rugăm să uscați simulatorul înainte de a-l folosi.
Înainte de a utiliza acest instrument, vă rugăm să vă asigurați că cablarea (conexiunea) este corectă.
Împământarea corespunzătoare trebuie făcută bine pentru a evita pericolul în timpul testării ESD. Folosind cabluri de împământare adecvate, rezistențe, asigurându-vă că starea de împământare a instrumentului este bună.
Când înlocuiți EUT în timpul testării, vă rugăm să confirmați că instrumentul a încetat să funcționeze și că interfața este afișată ca interfață de setare a parametrilor.
Când atingeți ecranul color al instrumentului, nu folosiți obiecte ascuțite sau forță prea mare pentru a evita deteriorarea ecranului sau pentru a reduce durata de viață a acestuia.
Dacă instrumentul nu este folosit pentru o perioadă lungă de timp, acesta trebuie să fie regulat de praf și alimentat pentru a asigura funcționarea normală a dispozitivului.
Instrumentul trebuie trimis în mod regulat la institutul de metrologie relevant pentru inspecție și calibrare.
FAQ

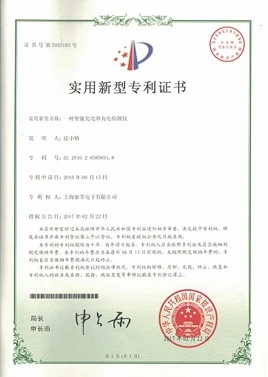

Certificatul nostru

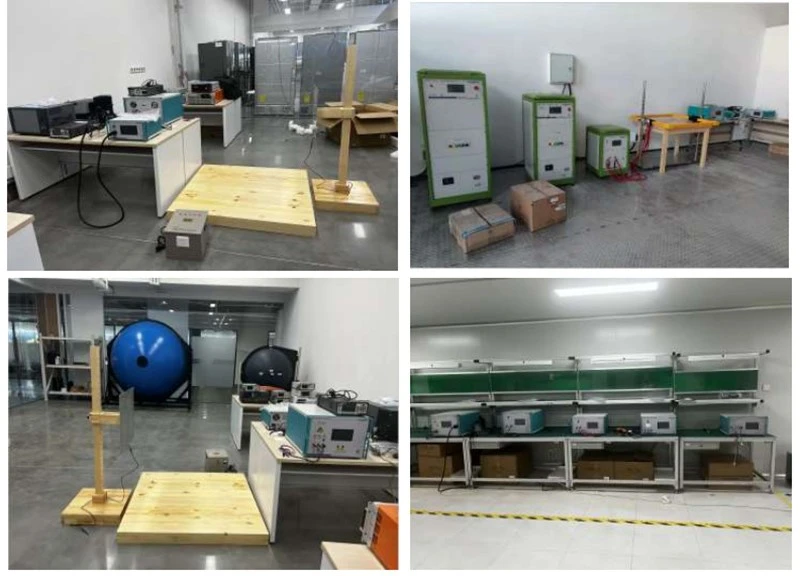

Fabrica noastră
Câmp de aplicare
Cazuri
Suntem cunoscuți ca unul dintre cei mai importanți producători și furnizori de generatoare ESD din China. Vă rugăm să nu ezitați să cumpărați generator ESD personalizat fabricat în China aici din fabrica noastră. Sunt disponibile servicii bune și produse de calitate.
