Dacă lucrați în testarea EMC, probabil ați văzut un pistol ESD de 20 kV în acțiune sau cel puțin cunoașteți pe cineva care s-a plâns de cât de pretențioase pot fi aceste instrumente de înaltă tensiune. În calitate de furnizor de echipamente de testare ESD, am vorbit cu o mulțime de ingineri și tehnicieni de laborator care fie au tăiat colțurile siguranței atunci când își folosesc pistoalele de 20 kV, fie chiar nu cunoșteau riscurile ascunse care vin la lucrul cu acest tip de tensiune. Să trecem peste jargon și să înțelegem cu adevărat ce trebuie să faceți pentru a rămâne în siguranță în timp ce utilizați unul dintre aceste lucruri - fără manuale de laborator înfundate, doar lucruri practice pe care le-am adunat de-a lungul anilor de lucru cu aceste instrumente.
În primul rând, să clarificăm un lucru: un pistol ESD de 20 kV nu este o jucărie. Sigur, este construit pentru a simula electricitatea statică, dar tensiunea de vârf aici este de 20.000 de volți - suficient pentru a vă produce o zguduire grav dureroasă, chiar dacă credeți că sunteți „atenți”. Un nou stagiar a atins o dată partea greșită a pistolului și a ajuns pe podea strângându-l de braț, așa că crede-mă, nu este ceva cu care să te încurci. Prima mare regulă? Nu atingeți niciodată vârful pistolului când este încărcat. Știu că sună evident, dar ai fi surprins cât de des se întind oamenii să ajusteze ceva la mijlocul testului DUT (dispozitiv în curs de testare), fără să realizezi că pistolul este încă amorsat. Pistolul ESD de 20 kV pe care îl vindem la compania noastră are un dispozitiv de blocare de siguranță pe mâner tocmai din acest motiv - dacă apăsați declanșatorul prea tare sau îl țineți greșit, întrerupe alimentarea condensatorului, dar nici măcar acesta nu este 100% sigur dacă omiteți alți pași.
În continuare, echipamentul personal de protecție (EIP) nu este doar o sugestie aici. Văd o mulțime de laboratoare în care tehnicienii poartă mănuși de nitril obișnuite și cred că este suficient, dar pentru 20 kV, ai nevoie de mănuși izolate. Nu cele subțiri pe care le folosiți pentru manipularea substanțelor chimice - mănuși groase, izolate din cauciuc de clasa 00, care sunt evaluate pentru cel puțin 500 V, dar sincer, să mergeți mai sus (clasa 0, care este evaluată pentru 1.000 V) este mult mai inteligent. De asemenea, nu există bijuterii largi, ceasuri sau chiar mâneci lungi care ar putea atârna accidental peste vârful pistolului. Am văzut odată ceasul unui tehnician prinzând firul de împământare al pistolului și le-a ars un mic loc pe încheietura mâinii – nimic grav, dar a fost un semnal de alarmă. A, și dacă aveți tăieturi sau răni deschise pe mâini, acoperiți-le complet. Chiar și o mică tăietură poate lăsa curentul de înaltă tensiune să intre în corpul tău mult mai ușor decât ar trebui.

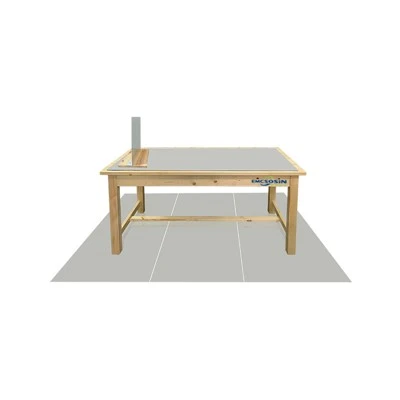

Acum, să vorbim despre configurația din jurul armei. Zona de lucru trebuie să fie o zonă fără electricitate statică, nu? Stai, nu, stai, de fapt, bancul de testare pentru testarea ESD este o zonă controlată, dar nu poți avea lucruri conductoare aleatorii în jur. Nu vă pot spune de câte ori am intrat într-un laborator și am văzut unelte metalice, cabluri sau chiar o cană de cafea așezată la un picior de suprafața de testare. Acesta este un nu uriaș. Bancul de testare ESD pe care îl recomandăm pentru pistoalele de 20 kV este proiectat special pentru a menține zona de testare izolată: are o masă metalică împămânțată cu un blat neconductiv, iar toate accesoriile sunt fie împământate, fie neconductoare. Dacă folosiți propriul banc, asigurați-vă că este împământat corespunzător - vedem atât de mulți oameni care omit să testeze conexiunea de masă și apoi se întrebă de ce testele lor ESD dau rezultate inconsistente. De asemenea, păstrați un spațiu liber de cel puțin 3 picioare între pistol și orice alt echipament conductiv din laborator. Un tehnician a primit o citire falsă pe DUT-ul lor, deoarece un osciloscop din apropiere capta tensiunea parazită de la pistol, dar și mai rău, acea tensiune parazită s-ar putea arcui dacă stai prea aproape.
Iată un alt lucru care îi stârnește pe oameni: să știi când (și când nu) să folosești un pistol de 20 kV față de un model de tensiune mai mare. Mulți ingineri apelează la pistolul ESD de 20 kV pentru orice, dar dacă DUT-ul dvs. are nevoie doar de testare până la 15 kV, utilizați o setare mai mică. Nu numai că este mai blând cu echipamentul dvs., dar reduce și riscul de șocuri accidentale. Și dacă testați ceva care are o imunitate mai mare, cum ar fi sistemele de control industrial, poate treceți la pistolul ESD de 30 kV - le vindem și pe acestea și au propriile lor caracteristici de siguranță, dar sunt și mai puternice, așa că trebuie să fiți foarte atent acolo. De asemenea, nu lăsați niciodată o armă încărcată nesupravegheată. Dacă trebuie să vă îndepărtați pentru un minut, opriți sursa de alimentare și asigurați-vă că condensatorul este descărcat (majoritatea pistoalelor au un buton de descărcare - folosiți-l, nu doar lăsați-l jos). Am lucrat odată cu un laborator în care un tehnician a lăsat o armă încărcată pe o bancă în timpul prânzului, iar un stagiar a răsturnat-o; s-a descărcat în bancă, a prăjit un rezistor din apropiere și ar fi putut răni pe cineva dacă ar fi stat chiar acolo.
Calibrarea este o altă mare care se leagă de siguranță, destul de ciudat. Dacă pistolul dvs. ESD de 20 kV nu este calibrat, tensiunea reală care iese ar putea fi mai mare decât credeți - poate 22 kV sau chiar 25 kV, ceea ce este mai periculos. Vă recomandăm să calibrați pistolul la fiecare 6 luni sau după orice utilizare intensă, iar dacă cumpărați unul folosit, verificați-l înainte de ao folosi. De asemenea, nu încercați să modificați pistolul pentru a obține o tensiune mai mare – am avut câțiva clienți care ne-au întrebat despre asta și este o idee groaznică. Modificarea circuitelor interne ocolește toate blocajele de siguranță și izolația, făcând pistolul mult mai letal. Testerul de imunitate HBM MM ESD ESD 8K este un instrument cu totul diferit, destinat testării modelelor de corp uman și modelelor de mașini, dar chiar și acestea au reguli stricte de calibrare și siguranță pe care nu le puteți sări peste.
Stai, hai să vorbim despre procedurile de descărcare de gestiune, pentru că acolo se întâmplă atâtea greșeli. Când ați terminat testarea, înainte de a atinge orice parte a pistolului sau a DUT-ului, trebuie să descărcați condensatorul. Dar iată modul corect de a face acest lucru: utilizați unealta de descărcare încorporată (de obicei o tijă metalică izolată pe un mâner lung) și atingeți doar terminalul de descărcare - niciodată vârful sau orice altă parte a pistolului. Dacă încerci să-l descarci cu mâna, vei fi zappat și asta nu este distractiv. De asemenea, atunci când mutați pistolul între teste, țineți vârful îndreptat departe de dvs. și de alte persoane și reduceți setarea de tensiune până la capăt. Unele pistoale au un cadran de reglare rapidă a tensiunii - întoarceți-l întotdeauna la zero atunci când nu testați în mod activ.
Ah, și nu uitați de DUT-ul în sine. Înainte de a conecta pistolul la bancul de testare, asigurați-vă că DUT-ul este împământat corespunzător. Dacă DUT-ul nu este împământat, atunci când trageți cu pistolul ESD, încărcarea se poate acumula pe dispozitiv și se poate trage înapoi când îl atingeți pentru a regla ceva. Am văzut că un smartphone a fost lovit în acest fel – din fericire, tehnologia purta mănuși, dar tot i-a făcut să sară. De asemenea, dacă testați un DUT sensibil, asigurați-vă că nu este conectat la niciun alt dispozitiv care ar putea transfera încărcarea ESD. Deconectați orice cablu suplimentar, cum ar fi USB sau HDMI, înainte de a începe testarea.
Încă un lucru pe care nu îl pot sublinia suficient: antrenamentul. Multe laboratoare doar aruncă o nouă tehnologie la un pistol ESD de 20 kV și spun „găsește-te”. Este un dezastru. Fiecare membru al echipei care folosește una dintre aceste arme ar trebui să fie instruit practic de la cineva care știe ce face - cineva ca mine, sincer. Oferim demo-uri și instruire gratuite pentru clienții noștri, deoarece dorim ca oamenii să folosească aceste instrumente în siguranță, nu doar să le vândă. Dacă nu știți cum funcționează dispozitivele de blocare de siguranță sau cum să descărcați corect condensatorul, sunteți un pericol de mers pe jos.
Stai, hai să abordăm un mit comun: unii oameni cred că, deoarece ESD are un curent scăzut, nu este periculos. Asta e gunoiul total. Chiar și un curent mic la 20 kV poate provoca arsuri grave, iar dacă curentul trece prin piept (să zicem, dacă ții pistolul într-o mână și te apleci peste bancă cu cealaltă), îți poate perturba ritmul cardiac. Am citit studii de caz despre oameni care au primit șocuri ESD de la tensiuni mai scăzute și au ajuns în ER, așa că nu subestima chestia asta.
Așa că, pentru a încheia acest lucru, haideți să enumerăm pașii cheie de siguranță pentru a vă asigura că nu veți avea o experiență proastă: 1) Nu atingeți niciodată vârful unui pistol încărcat, folosiți mănuși izolate și îndepărtați toate bijuteriile. 2) Păstrați zona de testare ferită de materiale conductoare, utilizați un banc de testare ESD adecvat și asigurați-vă o împământare bună. 3) Utilizați tensiunea potrivită pentru testul dvs., nu lăsați un pistol încărcat nesupravegheat și descărcați-l întotdeauna corespunzător. 4) Calibrați-vă arma în mod regulat, nu o modificați niciodată și pregătiți-vă înainte de a o folosi.
Dacă sunteți în căutarea unui instrument ESD fiabil și sigur, fie că este un pistol ESD de 20 kV, un model de 30 kV sau ceva de genul Testerului de imunitate ESD HBM MM ESD 8K, contactați echipa noastră pentru a discuta despre nevoile dvs. Nu vindem doar echipamente, ci ajutăm laboratoarele să stabilească procese de testare sigure, deoarece acest lucru este la fel de important ca obținerea unor rezultate exacte ale testelor. Nu tăiați colțuri în materie de siguranță; nu merită să riscați să vă răniți sau să vă deteriorați echipamentul.
Referințe
- Comisia Electrotehnică Internațională (IEC) 61000-4-2: Compatibilitate electromagnetică (EMC) – Partea 4-2: Tehnici de testare și măsurare – Test de imunitate ESD
- Asociația ESD (ESDA) STM 5.1: Standard pentru protecția articolelor sensibile la descărcarea electrostatică – Metoda de testare pentru caracteristicile generatorului de descărcare electrostatică
- Institutul Național pentru Securitate și Sănătate în Muncă (NIOSH): Siguranța electrică la locul de muncă – Riscuri de înaltă tensiune și măsuri de protecție
